JUROP Drehkolbenpumpe VL Anschlusskrümmer
Technische Daten

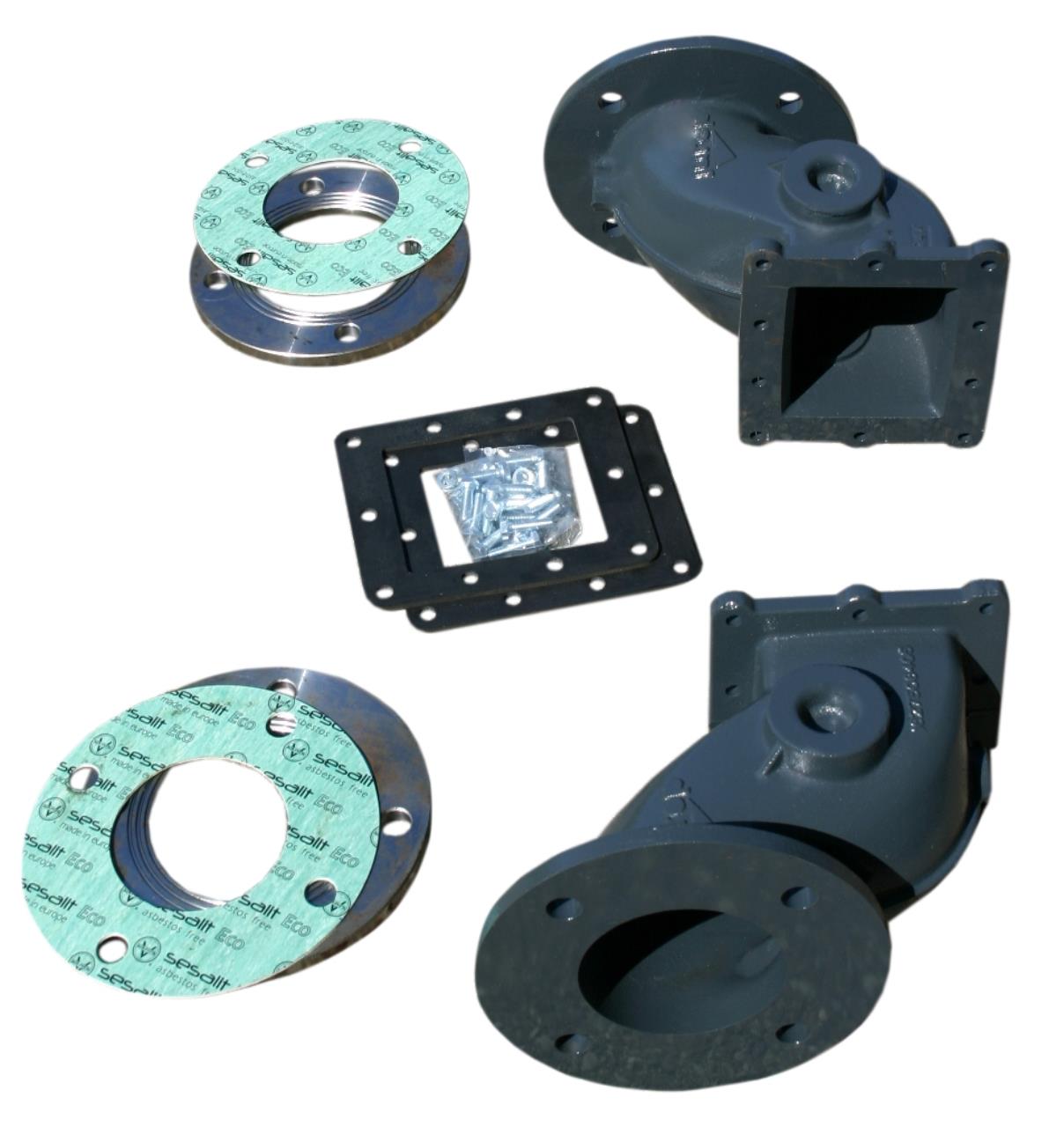

- Satz bestehend aus
- 2 Anschlusskrümmer
- 2 Dichtungen rechteckig
- 2 Gegenflansch rund
- 2 Dichtungen zu Gegenflansch
- 1 Schraubenset
Bitte die Tabelle nach links scrollen, um alle Informationen zusehen und einen Artikel in den Warenkorb zu legen.
|
Art.-Nr.
Auswahl löschen
50 775AN
50 776AN
50 777AN
50 778AN
50 779AN
51 280AN
51 281AN
51 282AN
51 285AN
51 286AN
|
Aussendurchmesser
Auswahl löschen
190
220
265
295
320
340
440
[Ø/mm]
|
Innendurchmesser
Auswahl löschen
90.0
108.0
115.0
160.0
195.0
221.0
221.5
327.5
[Ø/mm]
|
Loch
Auswahl löschen
18
22
[Ø/mm]
|
Anzahl Löcher
Auswahl löschen
4
8
12
|
Lochkreis
Auswahl löschen
150
170
180
225
255
280
295
395
[mm]
|
Typ
Auswahl löschen
VL 14 / VLE 16
VL 140
VL 17
VL 20 / VLE 22
VL 27
VL 35
VL 40
VL 50
VL 7 / VLE 8
VL 70
|
Bezeichnung
Auswahl löschen
DIN 1092-1 / PN 10 - DN 100
DIN 1092-1 / PN 10 - DN 200
DIN 1092-1 / PN 6 - DN 300
DIN 2573 / PN 6 - DN 100
DIN 2573 / PN 6 - DN 150
DIN 2573 / PN 6 - DN 200
DIN 2573 / PN 6 - DN 80
ausserhalb der Norm
ausserhalb der Norm DN 175
|
VP
[CHF]
MWSt 8.1% exkl.
|
|

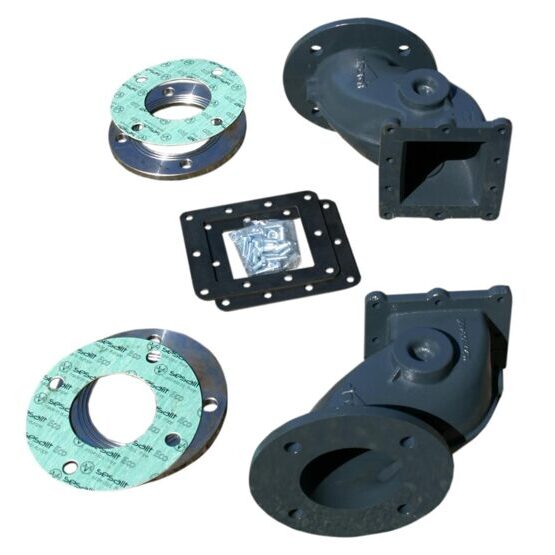

| 50 775AN | 295 | 195.0 | 18 | 8 | 255 | VL 40 | ausserhalb der Norm | 917.65 | |
| 50 776AN | 190 | 90.0 | 18 | 4 | 150 | VL 7 / VLE 8 | DIN 2573 / PN 6 - DN 80 | 263.15 | |
| 50 777AN | 220 | 108.0 | 18 | 4 | 170 | VL 14 / VLE 16 | DIN 2573 / PN 6 - DN 100 | 291.70 | |
| 50 778AN | 265 | 160.0 | 18 | 8 | 225 | VL 20 / VLE 22 | DIN 2573 / PN 6 - DN 150 | 393.25 | |
| 50 779AN | 265 | 160.0 | 18 | 8 | 225 | VL 27 | DIN 2573 / PN 6 - DN 150 | 464.20 | |
| 51 280AN | 295 | 195.0 | 18 | 8 | 255 | VL 35 | ausserhalb der Norm DN 175 | 650.45 | |
| 51 281AN | 220 | 115.0 | 18 | 8 | 180 | VL 17 | DIN 1092-1 / PN 10 - DN 100 | - | |
| 51 282AN | 320 | 221.0 | 18 | 8 | 280 | VL 50 | DIN 2573 / PN 6 - DN 200 | 680.15 | |
| 51 285AN | 340 | 221.5 | 22 | 8 | 295 | VL 70 | DIN 1092-1 / PN 10 - DN 200 | - | |
| 51 286AN | 440 | 327.5 | 22 | 12 | 395 | VL 140 | DIN 1092-1 / PN 6 - DN 300 | - |
