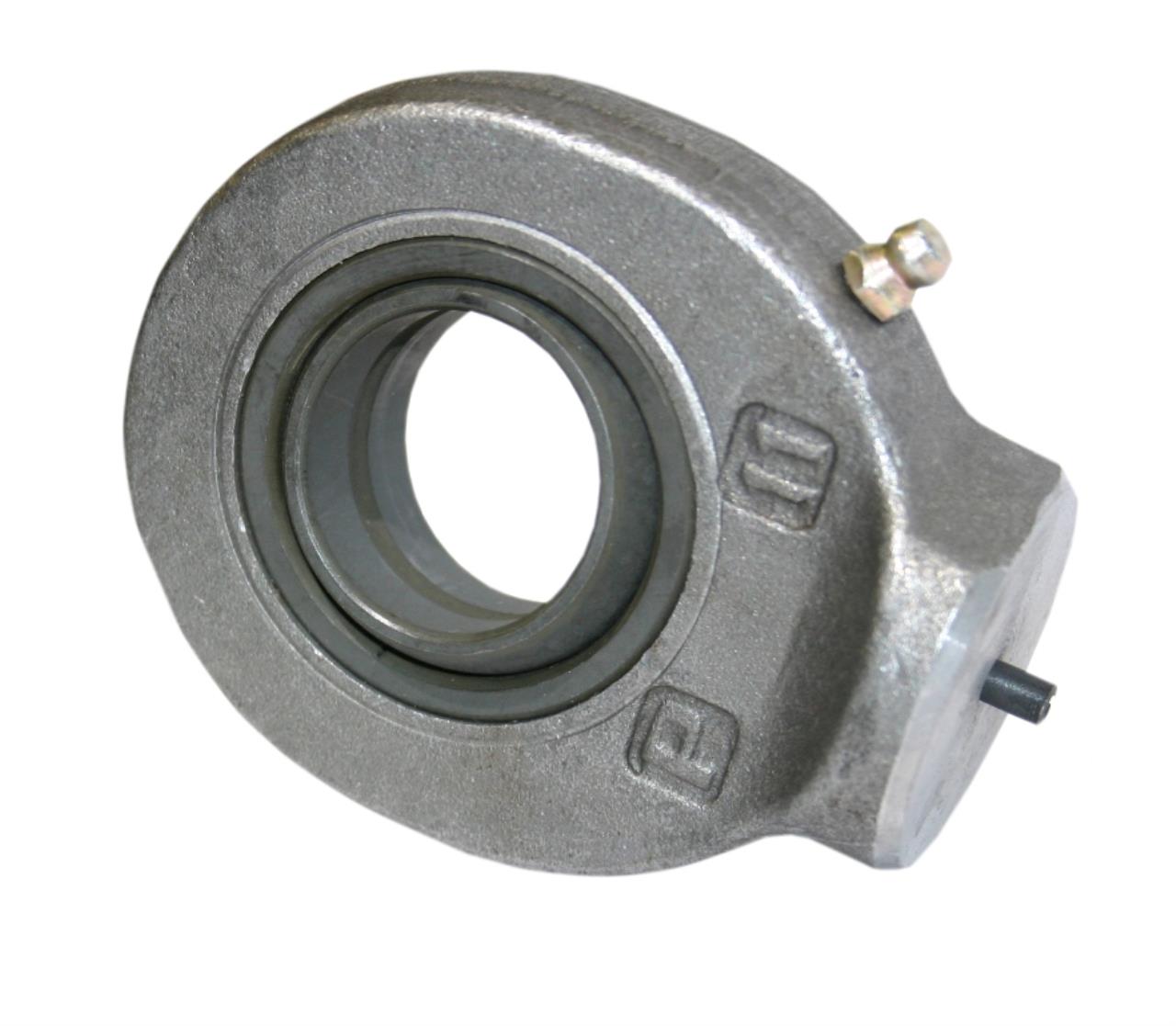

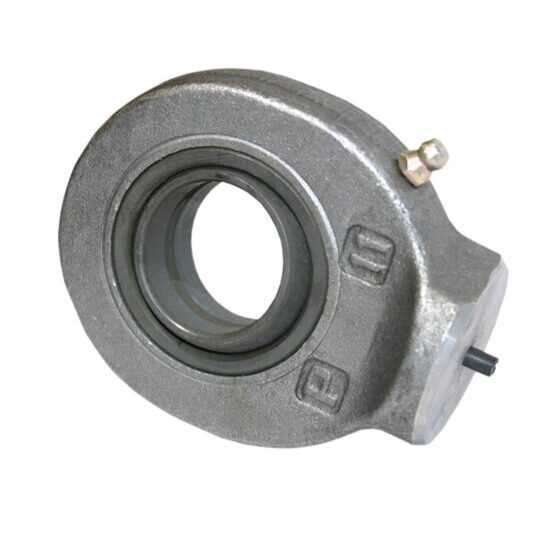

Kugelgelenk Form C
Technische Daten
- Schmiernippel, DIN 648 Serie E, Form C
Bitte die Tabelle nach links scrollen, um alle Informationen zusehen und einen Artikel in den Warenkorb zu legen.
|
Art.-Nr.
Auswahl löschen
24 845
24 846
24 849
24 850
24 851
24 852
24 853
24 854
24 855
24 856
24 857
24 858
24 859
|
Grösse D
Auswahl löschen
40
46
53
64
73
82
92
102
112
135
160
180
[mm]
|
Grösse D2
Auswahl löschen
21.0
24.0
27.5
33.5
40.0
47.0
52.0
58.0
62.0
70.0
80.0
95.0
[mm]
|
Grösse G
Auswahl löschen
4
6
[mm]
|
Grösse L
Auswahl löschen
51.0
58.0
64.5
77.0
87.5
102.0
115.0
128.0
144.0
167.5
195.0
231.0
[mm]
|
Grösse Z
Auswahl löschen
31
35
38
45
51
61
69
77
88
100
115
141
[mm]
|
Tiefe
Auswahl löschen
12
14
16
20
22
25
28
32
35
44
49
55
[mm]
|
Bohrung
Auswahl löschen
15
16
17
20
25
30
35
40
45
50
60
70
80
[Ø/mm]
|
Winkel
Auswahl löschen
6
7
8
9
10
[Grad]
|
VP
[CHF]
MWSt 8.1% exkl.
|
|
| 24 845 | 46 | 24.0 | 4 | 58.0 | 35 | 14 | 16 | 9 | 15.55 | |
| 24 846 | 180 | 95.0 | 6 | 231.0 | 141 | 55 | 80 | 6 | 114.55 | |
| 24 849 | 40 | 21.0 | 4 | 51.0 | 31 | 12 | 15 | 8 | 13.95 | |
| 24 850 | 46 | 24.0 | 4 | 58.0 | 35 | 14 | 17 | 10 | 14.50 | |
| 24 851 | 53 | 27.5 | 4 | 64.5 | 38 | 16 | 20 | 9 | 14.25 | |
| 24 852 | 64 | 33.5 | 4 | 77.0 | 45 | 20 | 25 | 7 | 15.85 | |
| 24 853 | 73 | 40.0 | 4 | 87.5 | 51 | 22 | 30 | 6 | 20.25 | |
| 24 854 | 82 | 47.0 | 4 | 102.0 | 61 | 25 | 35 | 6 | 24.70 | |
| 24 855 | 92 | 52.0 | 4 | 115.0 | 69 | 28 | 40 | 7 | 28.60 | |
| 24 856 | 102 | 58.0 | 6 | 128.0 | 77 | 32 | 45 | 7 | 40.85 | |
| 24 857 | 112 | 62.0 | 6 | 144.0 | 88 | 35 | 50 | 6 | 53.55 | |
| 24 858 | 135 | 70.0 | 6 | 167.5 | 100 | 44 | 60 | 6 | 79.00 | |
| 24 859 | 160 | 80.0 | 6 | 195.0 | 115 | 49 | 70 | 6 | 138.75 |
