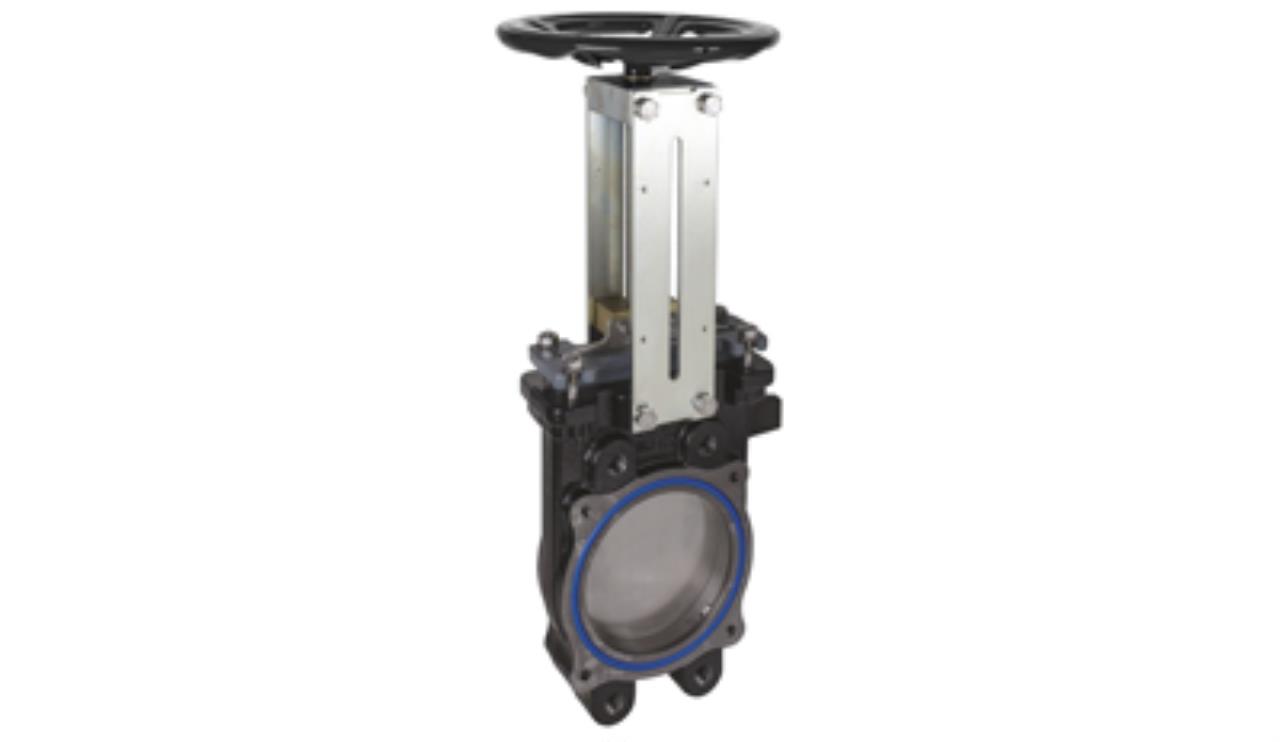

Vanne à guillotine RIV GLADIO avec volant
Grâce à ses caractéristiques de conception particulières, la vanne à guillotine GLADIO est également appelée vanne anti-colmatage et peut donc être installée dans n'importe quelle position.
Données techniques
- Boîtier en fonte G250
- Plaque coulissante AISI 304
- Joints toriques inclus
- Plage de température -20 °C à +90 °C
- Pression de service 4" - 6" 10 bars
- Pression de service 8" 8 bars
- Pression de service 10" 7 bars
Veuillez faire défiler le tableau vers la gauche pour voir toutes les informations et ajouter un article au panier.
|
N° d'art.
Supprimer la sélection
50 114R
50 115R
50 116R
50 118R
50 119R
|

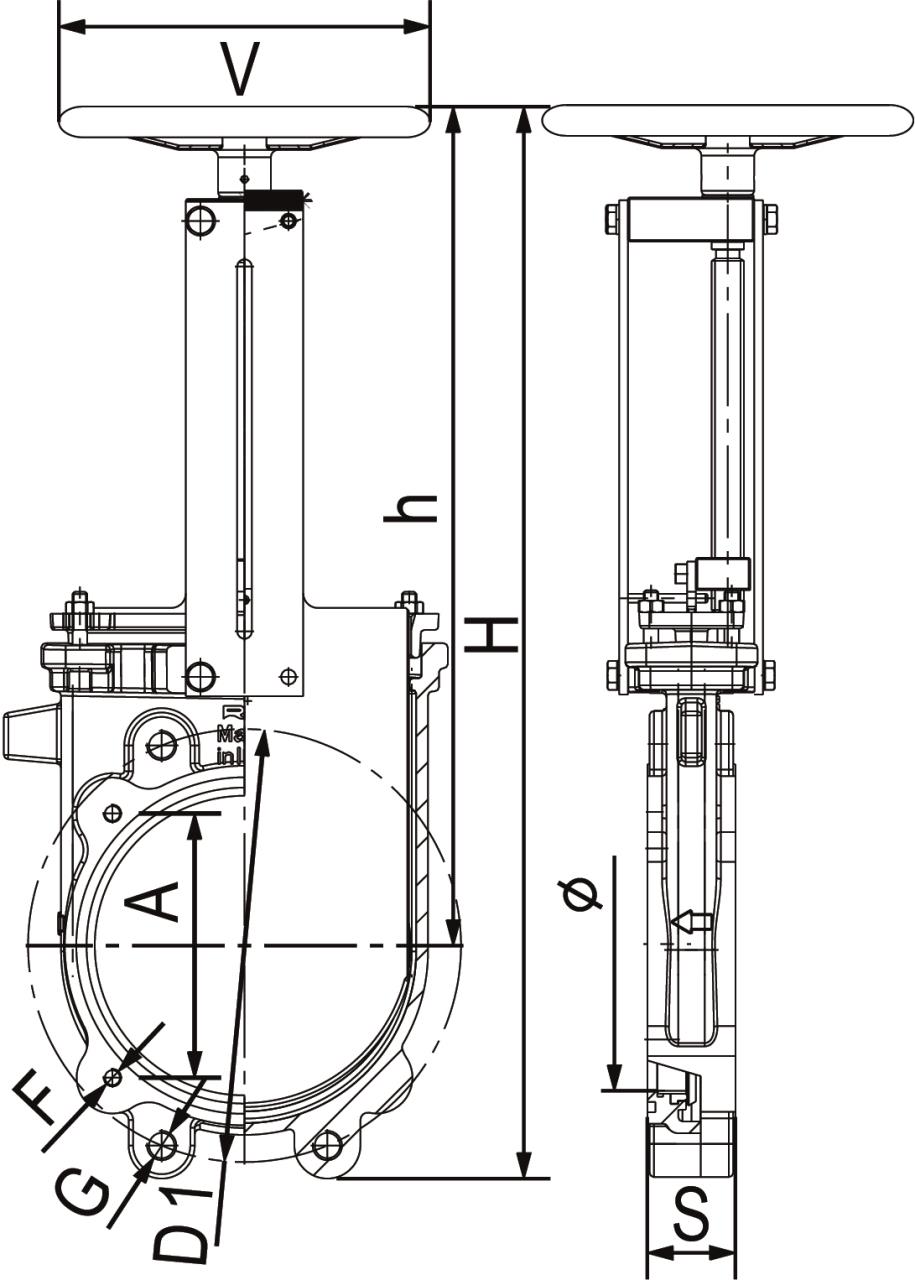

Grandeur H
Supprimer la sélection
527
582
632
730
878
[mm]
|
Diamètre
Supprimer la sélection
4
5
6
8
10
[Pouce]
|
Profondeur
Supprimer la sélection
50
60
70
[mm]
|
Distance des trous
Supprimer la sélection
-
150
180
[mm]
|
Cercle des trous
Supprimer la sélection
180
210
240
295
350
[mm]
|
Diamètre
Supprimer la sélection
100
125
150
200
250
[mm]
|
Matériel
Supprimer la sélection
Fonte
|
Pression max.
Supprimer la sélection
7
8
10
[bar]
|
Poids
Supprimer la sélection
16.5
18.0
22.3
27.0
46.3
[kg]
|
PV
[CHF]
TVA 8.1% excl.
|
|
| 50 114R | 527 | 4 | 50 | 150 | 180 | 100 | Fonte | 10 | 16.5 | 537.05 | |
| 50 115R | 582 | 5 | 50 | 150 | 210 | 125 | Fonte | 10 | 18.0 | 548.70 | |
| 50 116R | 632 | 6 | 60 | 150 | 240 | 150 | Fonte | 10 | 22.3 | 662.65 | |
| 50 118R | 730 | 8 | 60 | 180 | 295 | 200 | Fonte | 8 | 27.0 | 810.25 | |
| 50 119R | 878 | 10 | 70 | - | 350 | 250 | Fonte | 7 | 46.3 | 1'580.40 |
