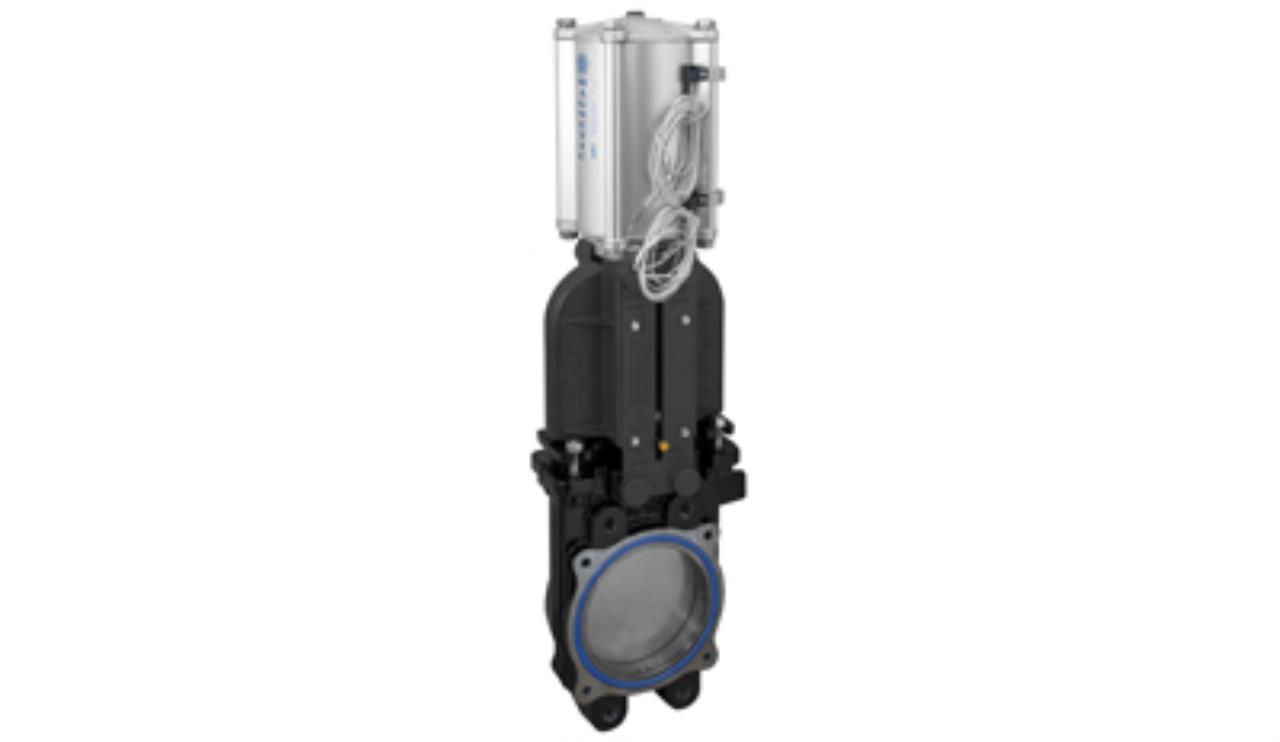

Vanne à guillotine pneumatique RIV avec capteur de position GLADIO
Grâce à ses caractéristiques de conception particulières, la vanne à guillotine GLADIO est également appelée vanne anti-colmatage et peut donc être installée dans n'importe quelle position.
Données techniques
- Boîtier en fonte G250
- Plaque coulissante AISI 304
- Joints toriques inclus
- Plage de température -20 °C à +90 °C
- Pression de service 6" 10 bars
- Pression de service 10" 7 bars
- pneumatique à double effet
Veuillez faire défiler le tableau vers la gauche pour voir toutes les informations et ajouter un article au panier.
|
N° d'art.
Supprimer la sélection
50 116PM
50 118PM
50 119PM
|

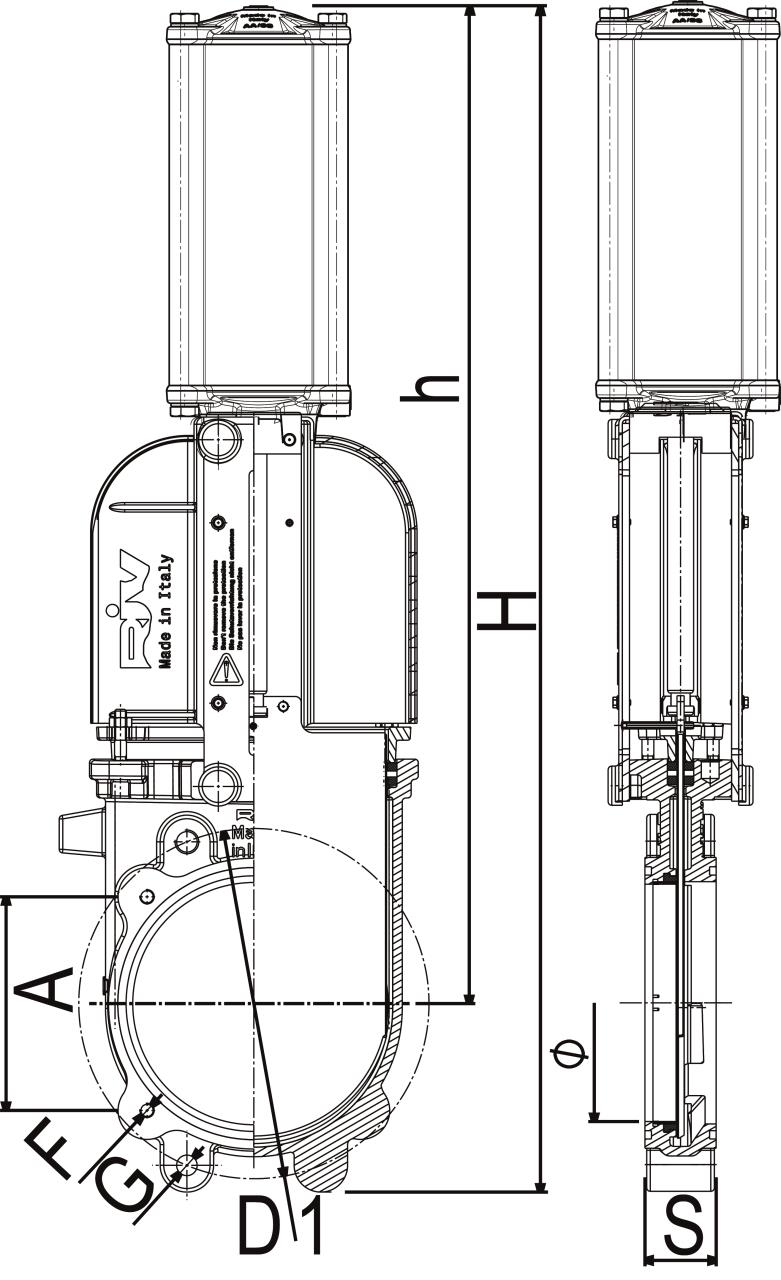

Grandeur H
Supprimer la sélection
814
967
1222
[mm]
|
Diamètre
Supprimer la sélection
6
8
10
[Pouce]
|
Profondeur
Supprimer la sélection
60
70
[mm]
|
Distance des trous
Supprimer la sélection
-
150
180
[mm]
|
Cercle des trous
Supprimer la sélection
240
295
350
[mm]
|
Diamètre
Supprimer la sélection
150
200
250
[mm]
|
Matériel
Supprimer la sélection
Fonte
|
Pression max.
Supprimer la sélection
7
8
10
[bar]
|
Poids
Supprimer la sélection
24.6
29.8
58.8
[kg]
|
PV
[CHF]
TVA 8.1% excl.
|
|
| 50 116PM | 814 | 6 | 60 | 150 | 240 | 150 | Fonte | 10 | 24.6 | - | |
| 50 118PM | 967 | 8 | 60 | 180 | 295 | 200 | Fonte | 8 | 29.8 | 1'253.60 | |
| 50 119PM | 1222 | 10 | 70 | - | 350 | 250 | Fonte | 7 | 58.8 | 2'721.40 |
