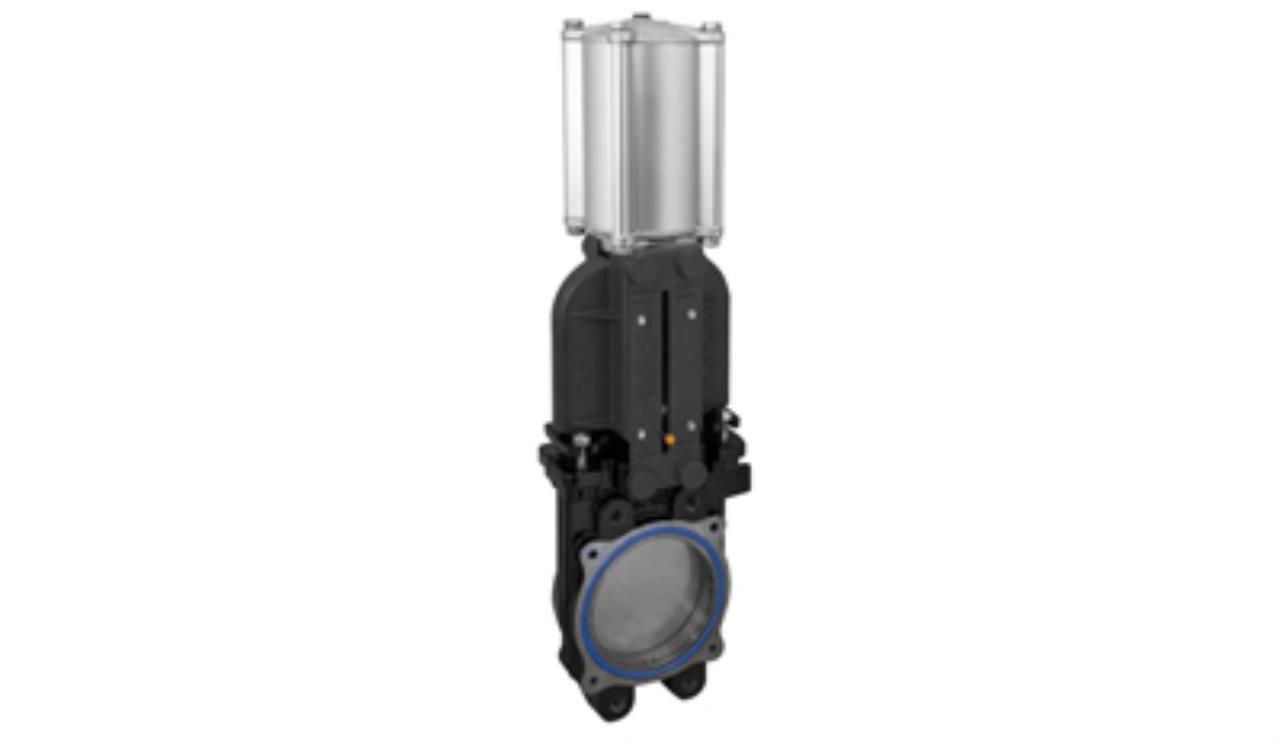

Vanne à guillotine pneumatique RIV à double effet GLADIO
Grâce à ses caractéristiques de conception particulières, la vanne à guillotine GLADIO est également appelée vanne anti-colmatage et peut donc être installée dans n'importe quelle position.
Données techniques
- Boîtier en fonte G250
- Plaque coulissante AISI 304
- Joints toriques inclus
- Plage de température -20 °C à +90 °C
- Pression de service 4" - 6" 10 bars
- Pression de service 8" 8 bars
- Pression de service 10" 7 bars
Veuillez faire défiler le tableau vers la gauche pour voir toutes les informations et ajouter un article au panier.
|
N° d'art.
Supprimer la sélection
50 114P
50 115P
50 116P
50 118P
50 119P
|

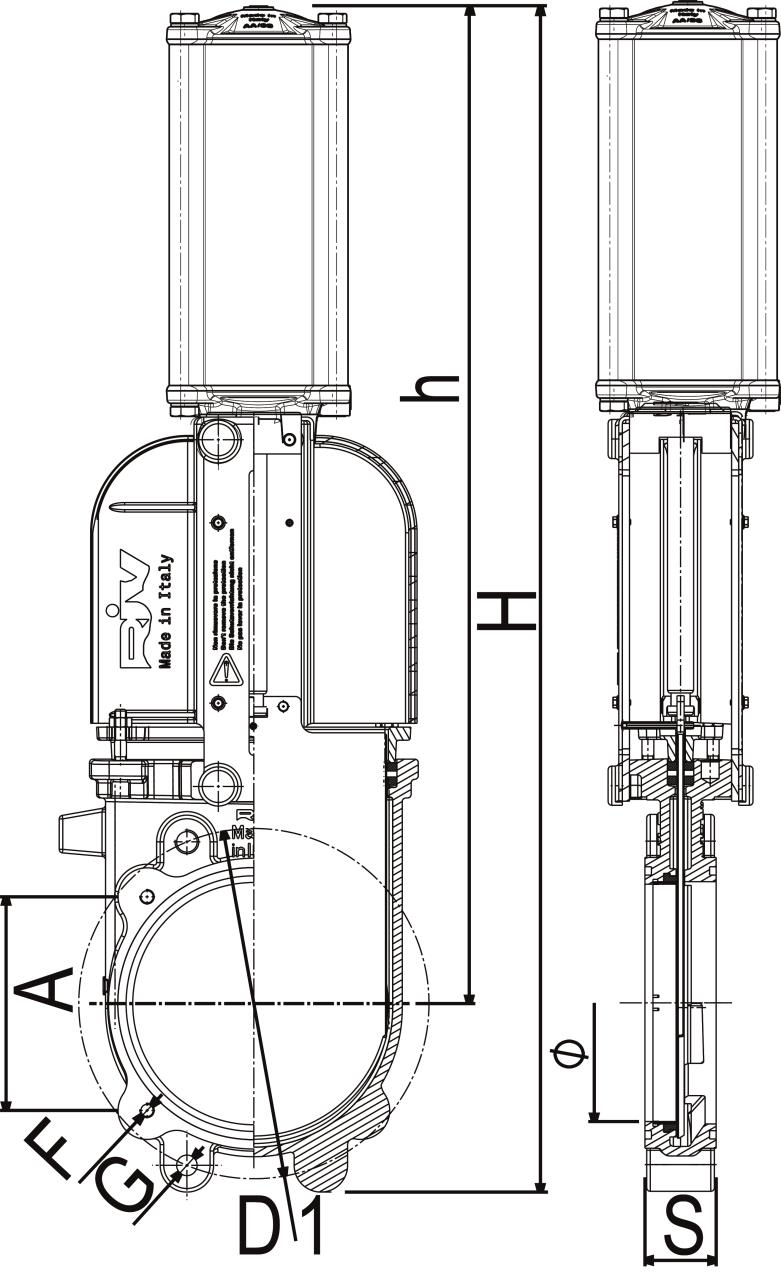

Grandeur H
Supprimer la sélection
664
744
814
967
1222
[mm]
|
Diamètre
Supprimer la sélection
4
5
6
8
10
[Pouce]
|
Profondeur
Supprimer la sélection
50
60
70
[mm]
|
Distance des trous
Supprimer la sélection
-
150
180
[mm]
|
Cercle des trous
Supprimer la sélection
180
210
240
295
350
[mm]
|
Diamètre
Supprimer la sélection
100
125
150
200
250
[mm]
|
Matériel
Supprimer la sélection
Fonte
|
Pression max.
Supprimer la sélection
7
8
10
[bar]
|
Poids
Supprimer la sélection
18.60
19.90
24.75
29.70
58.80
[kg]
|
PV
[CHF]
TVA 8.1% excl.
|
|
| 50 114P | 664 | 4 | 50 | 150 | 180 | 100 | Fonte | 10 | 18.60 | 842.50 | |
| 50 115P | 744 | 5 | 50 | 150 | 210 | 125 | Fonte | 10 | 19.90 | 931.10 | |
| 50 116P | 814 | 6 | 60 | 150 | 240 | 150 | Fonte | 10 | 24.75 | 996.50 | |
| 50 118P | 967 | 8 | 60 | 180 | 295 | 200 | Fonte | 8 | 29.70 | 1'199.00 | |
| 50 119P | 1222 | 10 | 70 | - | 350 | 250 | Fonte | 7 | 58.80 | 2'466.40 |
