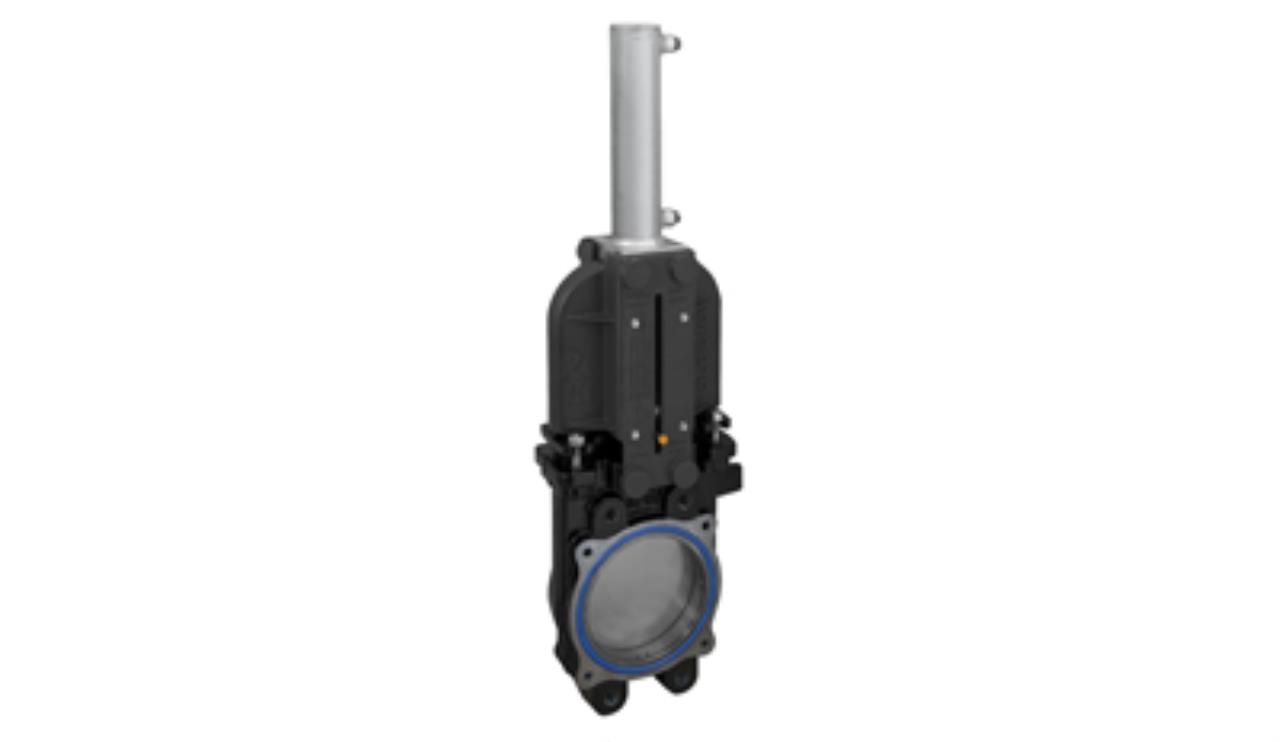

Vanne à guillotine hydraulique RIV à double effet GLADIO
Grâce à ses caractéristiques de conception particulières, la vanne à guillotine GLADIO est également appelée vanne anti-colmatage et peut donc être installée dans n'importe quelle position.
Données techniques
- Boîtier en fonte G250
- Plaque coulissante AISI 304
- Joints toriques inclus
- Plage de température -20 °C à +90 °C
- Pression de service 4" - 6" 10 bars
- Pression de service 8" 8 bars
Veuillez faire défiler le tableau vers la gauche pour voir toutes les informations et ajouter un article au panier.
|
N° d'art.
Supprimer la sélection
50 114H
50 115H
50 116H
50 118H
50 119H
|

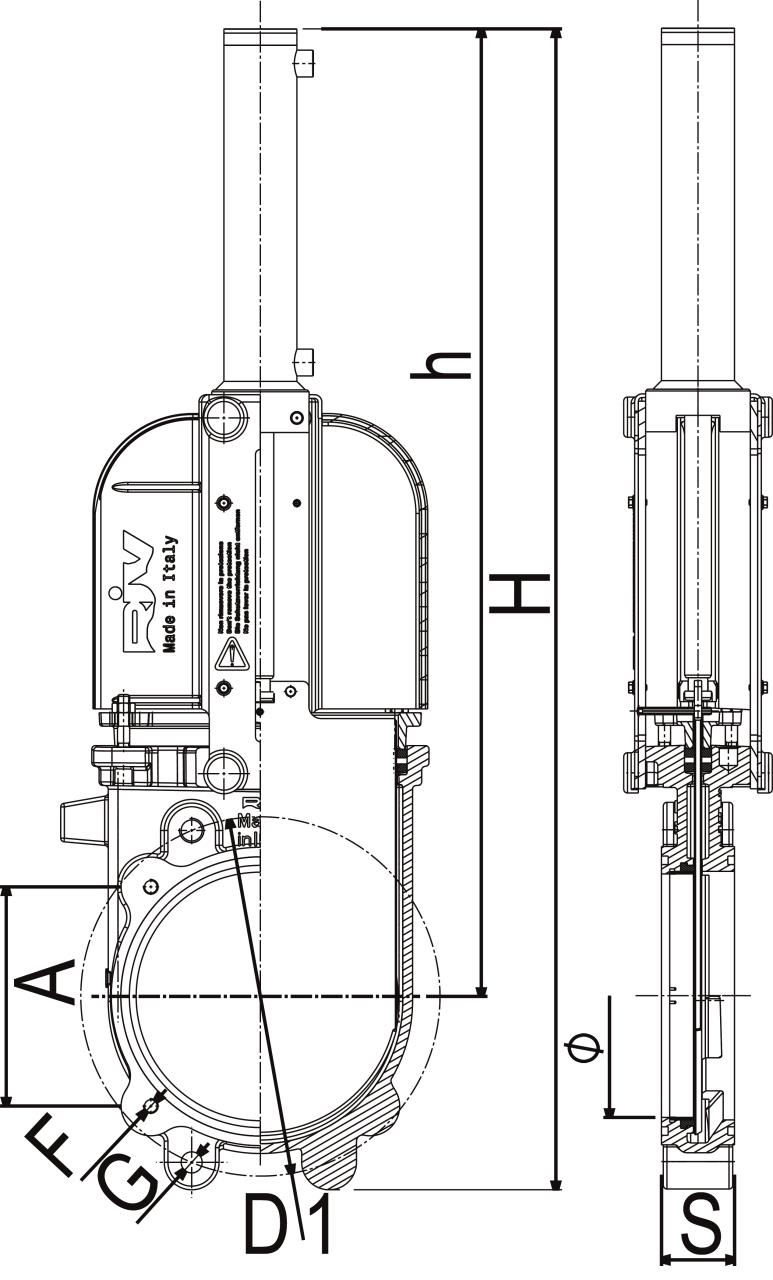

Grandeur H
Supprimer la sélection
651
731
801
954
1244
[mm]
|
Diamètre
Supprimer la sélection
4
5
6
8
10
[Pouce]
|
Profondeur
Supprimer la sélection
50
60
70
[mm]
|
Distance des trous
Supprimer la sélection
-
150
180
[mm]
|
Cercle des trous
Supprimer la sélection
180
210
240
295
350
[mm]
|
Diamètre
Supprimer la sélection
100
125
150
200
250
[mm]
|
Matériel
Supprimer la sélection
Fonte
|
Pression max.
Supprimer la sélection
7
8
10
[bar]
|
Poids
Supprimer la sélection
17.1
19.1
23.2
28.0
48.7
[kg]
|
PV
[CHF]
TVA 8.1% excl.
|
|
| 50 114H | 651 | 4 | 50 | 150 | 180 | 100 | Fonte | 10 | 17.1 | 662.00 | |
| 50 115H | 731 | 5 | 50 | 150 | 210 | 125 | Fonte | 10 | 19.1 | 692.00 | |
| 50 116H | 801 | 6 | 60 | 150 | 240 | 150 | Fonte | 10 | 23.2 | 768.50 | |
| 50 118H | 954 | 8 | 60 | 180 | 295 | 200 | Fonte | 8 | 28.0 | 928.05 | |
| 50 119H | 1244 | 10 | 70 | - | 350 | 250 | Fonte | 7 | 48.7 | 1'587.85 |
