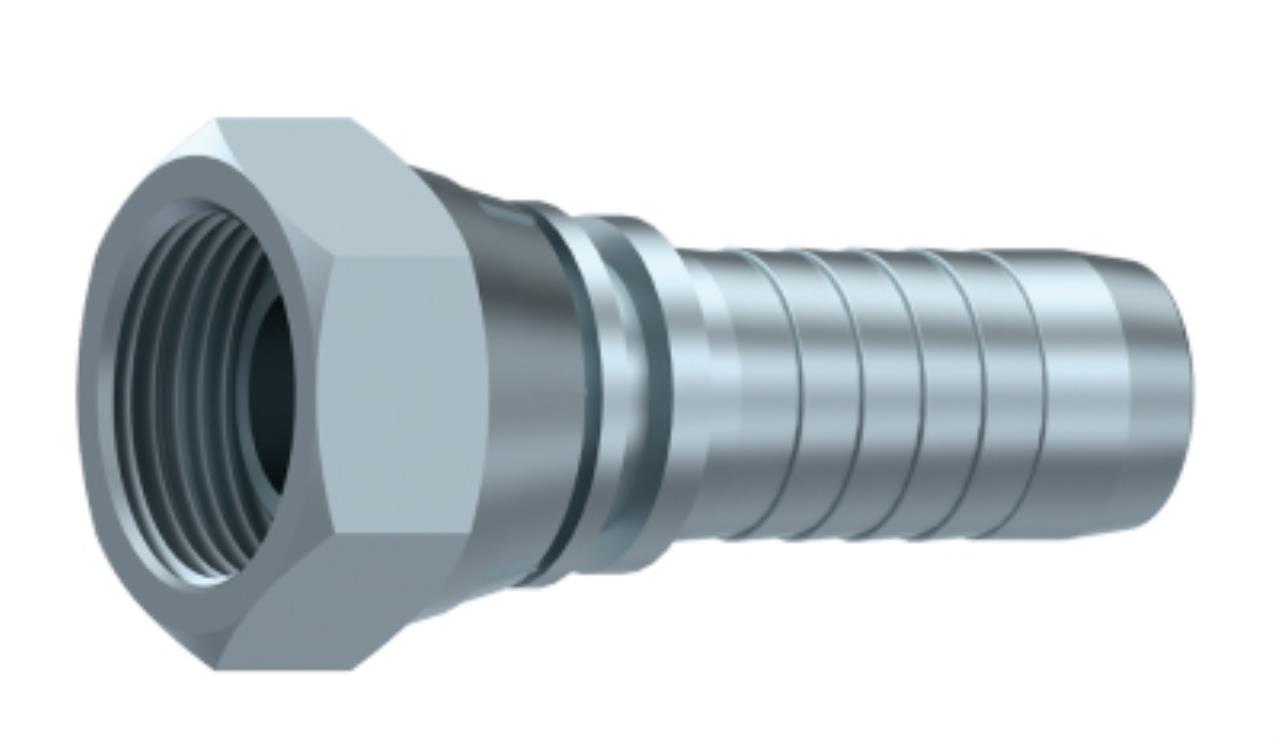

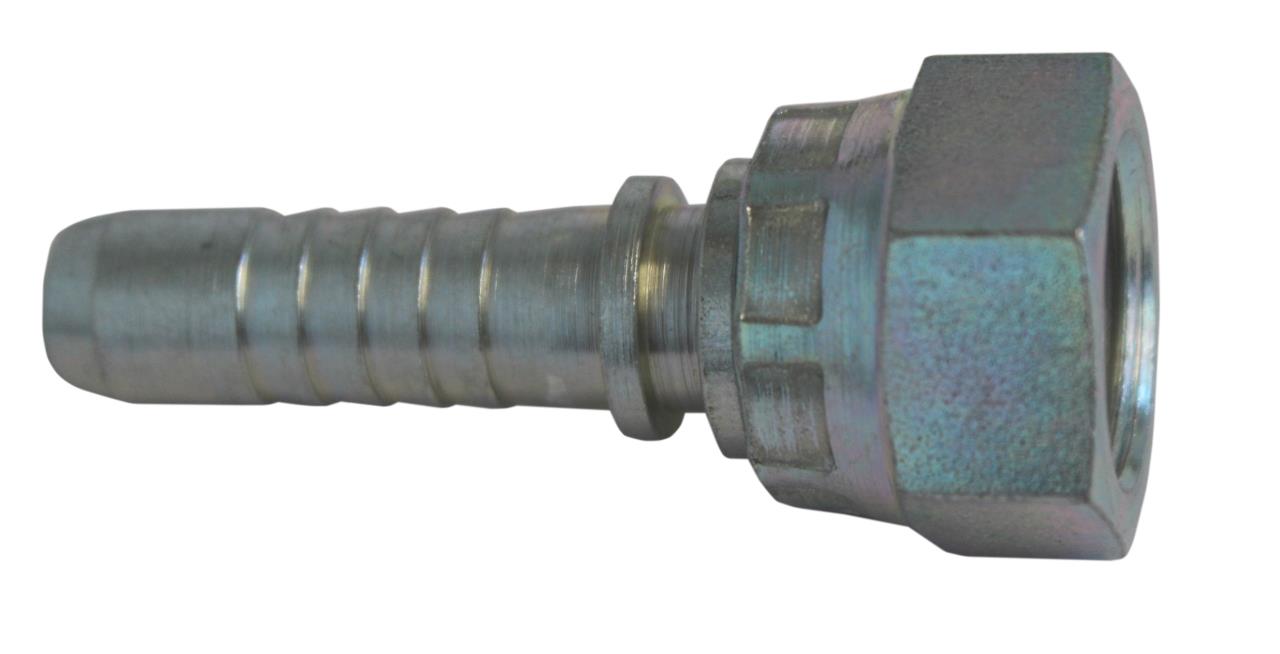

Raccord à sertir DKR
Données techniques
- Filetage BSP cylindrique
- avec cône d'étanchéité de 60°
Veuillez faire défiler le tableau vers la gauche pour voir toutes les informations et ajouter un article au panier.
|
N° d'art.
Supprimer la sélection
225 500
225 502
225 503
225 504
225 506
225 507
225 508
225 510
225 512
225 514
225 515
225 516
225 517
225 518
225 519
225 521
225 522
225 523
225 524
|
Filetage intérieur
Supprimer la sélection
1/4
3/8
1/2
5/8
3/4
1
11/4
[Pouce]
|
Raccordement du tuyau
Supprimer la sélection
1/4
5/16
3/8
1/2
5/8
3/4
1
[Pouce]
|
Raccordement du tuyau
Supprimer la sélection
6
8
10
12
16
19
25
[mm]
|
Pression de service
Supprimer la sélection
250
315
350
400
[bar]
|
Ouverture de clé
Supprimer la sélection
19
22
27
30
32
38
50
[mm]
|
PV
[CHF]
TVA 8.1% excl.
|
|
| 225 500 | 1/4 | 1/4 | 6 | 400 | 19 | 4.00 | |
| 225 502 | 3/8 | 1/4 | 6 | 400 | 22 | 5.15 | |
| 225 503 | 1/4 | 5/16 | 8 | 400 | 19 | 4.45 | |
| 225 504 | 3/8 | 5/16 | 8 | 400 | 22 | 2.85 | |
| 225 506 | 1/2 | 5/16 | 8 | 400 | 27 | 4.60 | |
| 225 507 | 1/4 | 3/8 | 10 | 400 | 19 | 5.85 | |
| 225 508 | 3/8 | 3/8 | 10 | 400 | 22 | 3.30 | |
| 225 510 | 1/2 | 3/8 | 10 | 400 | 27 | 5.15 | |
| 225 512 | 3/8 | 1/2 | 12 | 350 | 22 | 4.75 | |
| 225 514 | 1/2 | 1/2 | 12 | 350 | 27 | 4.85 | |
| 225 515 | 1/2 | 5/8 | 16 | 350 | 27 | 11.50 | |
| 225 516 | 3/4 | 3/4 | 19 | 315 | 32 | 5.70 | |
| 225 517 | 1 | 3/4 | 19 | 315 | 38 | 27.60 | |
| 225 518 | 1 | 1 | 25 | 250 | 38 | 11.40 | |
| 225 519 | 11/4 | 1 | 25 | 250 | 50 | 30.10 | |
| 225 521 | 5/8 | 5/8 | 16 | 350 | 30 | 6.55 | |
| 225 522 | 3/4 | 5/8 | 16 | 350 | 32 | 12.65 | |
| 225 523 | 5/8 | 1/2 | 12 | 350 | 30 | 6.75 | |
| 225 524 | 3/4 | 1/2 | 12 | 350 | 32 | 6.05 |
